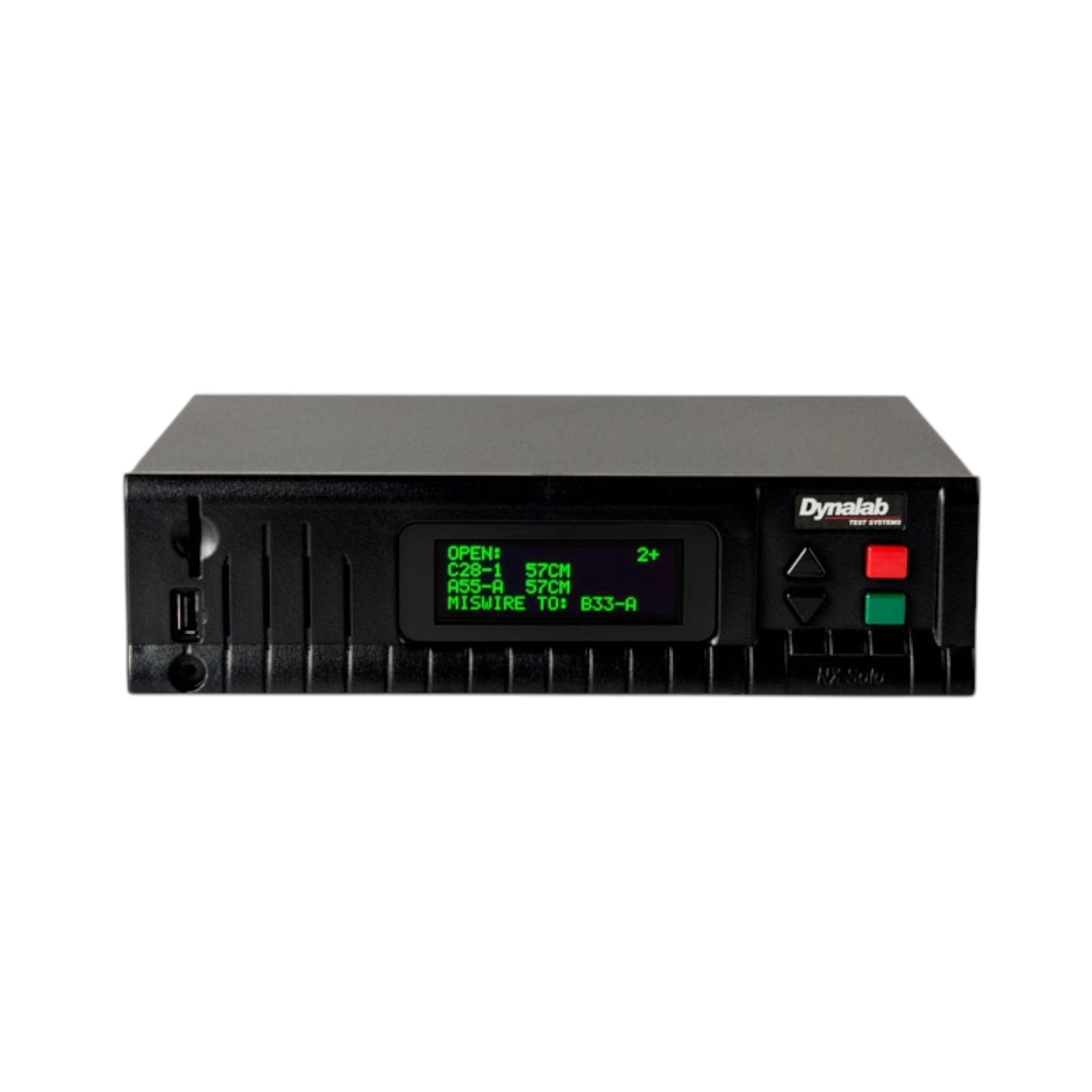

NX Solo Tester

NX Solo Tester

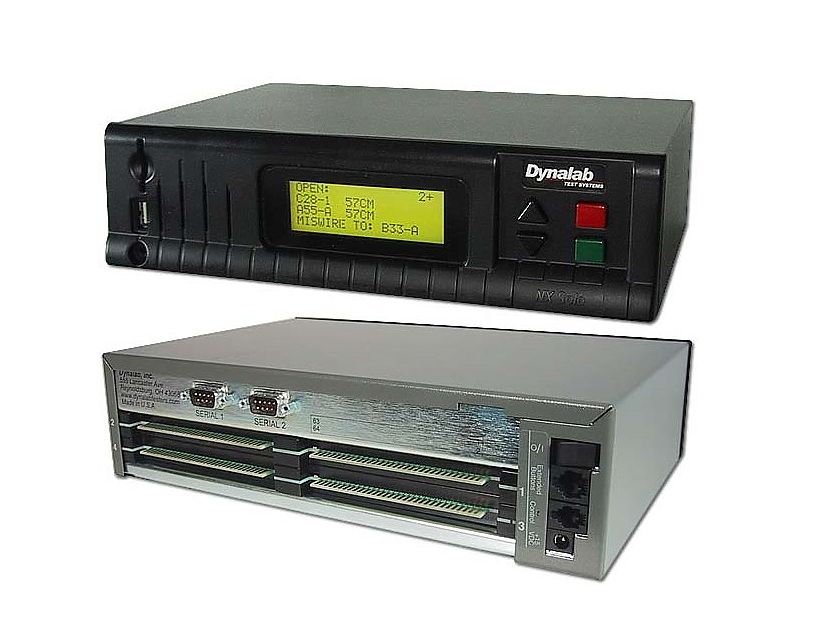

NX Solo Tester - obrazek 2

NX Solo Tester

Tester wiązek elektrycznych.

Kategorie: ,

Dane Techniczne

Połączeniaciągłość:

zwarcia:

0.1 - 10 Ω (±0.1 Ω)
10 Ω- 100 Ω ( ±1%)
500 kΩ - 2MΩ (±5%)1 kΩ - 2 MΩ (± 20%)
KomponentyDiody:

Rezystory

Kondensatory:

sprawdzanie kierunku przewodzenia

0.1-10 Ω  (±0.1 Ω)
10 Ω- 100 Ω (±1%)
100 Ω- 500 kΩ  (±1%)
500 kΩ - 2 MΩ (±5%)

100 pF do 500 uF
(±5% do 20% zal. od typu, ±10 pF)
Dokładne specyfikacje - kontaktować się z dostawcą

metoda 4. przew.

(mostek Kelvina)

0.005 Ω do 100 Ω  (±1%, ±.005 Ω)
Test przekaźnikówMożliwość aktywnego testu przekaźników
Napięcie testoweNapięcie testowe jest automatycznie ustawiane przez tester NX.
Maksymalne napięcie 14 VDC
Prąd testowyPrąd testowy jest automatycznie ustawiany przez tester NX.
Maksymalny prąd 5 mA DC
Czas testu1 sec. 1024 punktów testowych (tylko przewodzenie)
3 sec. 1024 punktów testowych (przewodzenie i zwarcia)
WyświetlaczKomunikaty o błędach podają nazwę złącza i przewodu, kolor przewodu na 4 x 20 znakowym wyświetlaczu.
Sygnał dźwiękowyRóżne dźwięki można przyporządkować wystąpieniom różnych błędów i zdarzeń specjalnych.
PamięćPojemność 3.3 Mb bez limitu folderów (Od 150 do 250 programów testowania)
Port sterującyŁączy opcjonalny moduł portu sterującego do sterowania dwoma wyjściami i monitorowania jednego wejścia.
Porty szeregoweDwa porty RS-232 w standardzie. Dwa dodatkowe porty można uzyskać za pomocą dodatkowej karty. Umożliwiają podłączenie drukarki, skanera kodów kreskowych, rozszerzonego wyświetlacza lub karty wieloportowej
Interfejs punktów testowych64. punktowe złącze krawędziowe
ZasilanieZewnętrzny zasilacz sieciowy: 100 – 240 VAC, 50-60 Hz, 30 W max. Napięcie wyjściowe: 15V DC do NX Tester.
Ilość punktów testowychNX Solo:

NX Pro:

NX Pro+:

64, 128 lub 256 punktów testowych

128 , 256 or 512 punktów testowych

128 - 32768 punktów testowych

Wymiary (d x s x w)NX Solo

NX Pro:

NX Expansion Unit:

27.2 cm x 19 cm x 7.1 cm

27.2 cm x 19 cm x 9.7 cm

24.2 cm x 16.3 cm x 16 cm

CiężarNX Solo:

NX Pro:

NX Expansion Unit:

2.3 kg

3 kg

3.6 kg

Temperatura pracy0– 50oC
GwarancjaJeden rok (części i serwis)
CertyfikatyDeklaracja zgodności CE
